سیستم تخلیه مداوم TDS بویلر BS4

سیستم تخلیه مداوم TDS بویلرBS4

سیستم BS4 یک راه‌حل کامل برای اندازه‌گیری و کنترل مداوم میزان TDS آب بویلر و اجرای بلودان اتوماتیک سطحی (Surface Blowdown) است. این سیستم با استفاده از کنترلر هدایت‌سنج BK 5000‑T و پراب رسانایی BD 5400، رسانایی (Conductivity) و TDS آب داخل بویلر را به‌طور پیوسته پایش کرده و با فرمان‌دهی به شیر تخلیه، سطح TDS را در محدوده بهینه نگه می‌دارد.

کنترل صحیح TDS باعث کاهش تشکیل رسوب و خوردگی، بهبود کیفیت بخار و کاهش هدررفت انرژی، آب و مواد شیمیایی می‌شود و به‌طور مستقیم هزینه‌های بهره‌برداری بویلر را کاهش می‌دهد.

نحوه عملکرد سیستم

1. اندازه‌گیری پیوسته هدایت آب بویلر

پراب BD 5400 در خط بلودان سطحی نصب شده و رسانایی آب بویلر را اندازه‌گیری می‌کند. این مقدار به کنترلر BK 5000‑T ارسال می‌شود.

2. مقایسه با مقدار تنظیم‌شده (Setpoint)

اپراتور محدوده مجاز TDS را روی کنترلر تنظیم می‌کند. کنترلر به‌صورت پیوسته مقدار اندازه‌گیری شده را با مقدار تنظیم‌شده و نقاط هیسترزیس مقایسه می‌کند.

3. فرمان خودکار به شیر بلودان

هرگاه TDS از حد مجاز بالاتر رود، کنترلر رله خروجی خود را فعال کرده و به شیر بلودان سطحی فرمان باز شدن می‌دهد. با تخلیه بخشی از آب غلیظ شده و جایگزینی آن با آب جبرانی، TDS به محدوده استاندارد باز می‌گردد.

4. بازگشت به حالت عادی

پس از رسیدن TDS به زیر حد تنظیم‌شده، شیر بلودان بسته شده و سیستم به حالت پایش آماده‌به‌کار باز می‌گردد. تمام این مراحل بدون نیاز به مداخله اپراتور و به‌صورت کاملاً اتوماتیک انجام می‌شود.

مزایا و ویژگی‌ها

• کنترل پایدار TDS و کیفیت بخار
• کاهش رسوب‌گذاری، فومینگ و Carryover در بویلر
• صرفه‌جویی در سوخت، آب و مواد شیمیایی با جلوگیری از بلودان بیش از حد
• افزایش ایمنی و عمر مفید بویلر و تجهیزات جانبی
• حذف خطای انسانی در پایش دستی TDS و تنظیم بلودان
• امکان تنظیم چند نقطه آلارم و هیسترزیس برای کنترل دقیق‌تر
• خروجی آنالوگ 4–20 mA و Modbus RS485 برای مانیتورینگ در سیستم‌های BMS/SCADA
• انطباق با استانداردهای اروپایی CE، EMC و LVD

اجزای اصلی سیستم D‑BS4

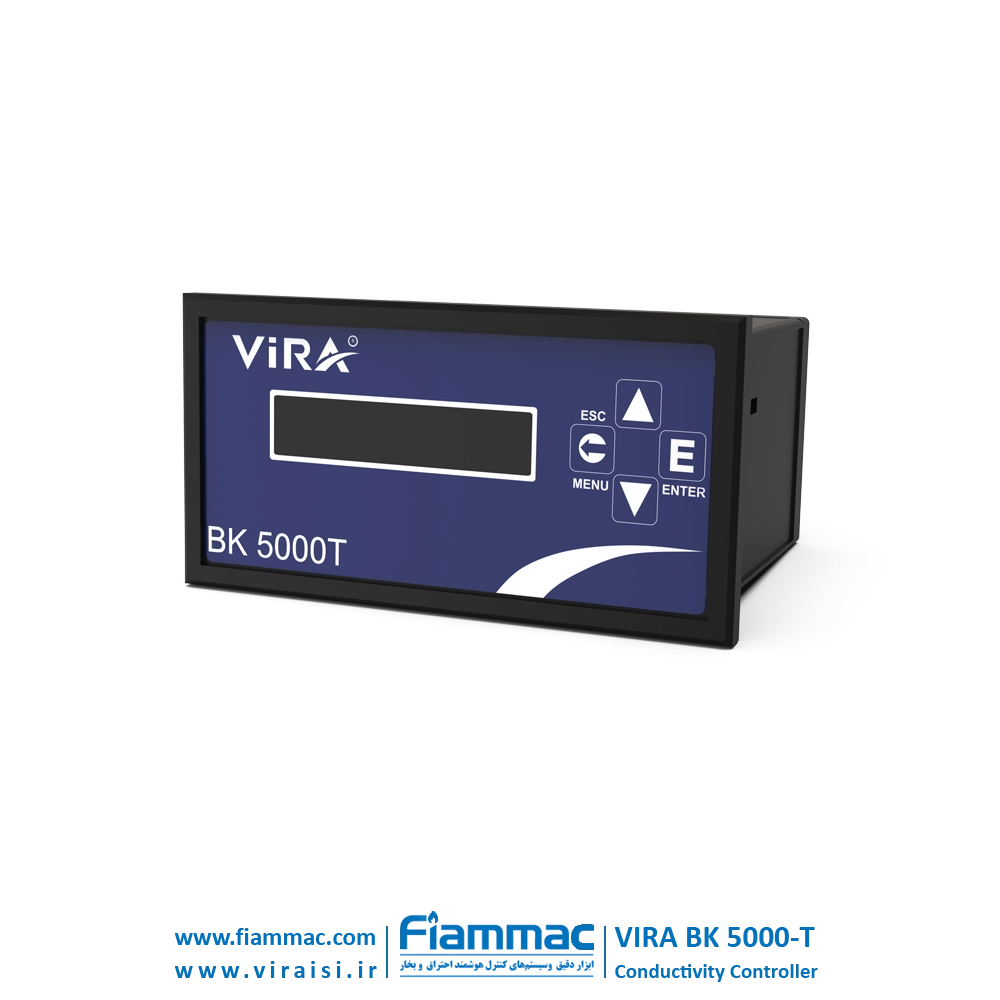

1. کنترلر هدایت‌سنج BK 5000‑T

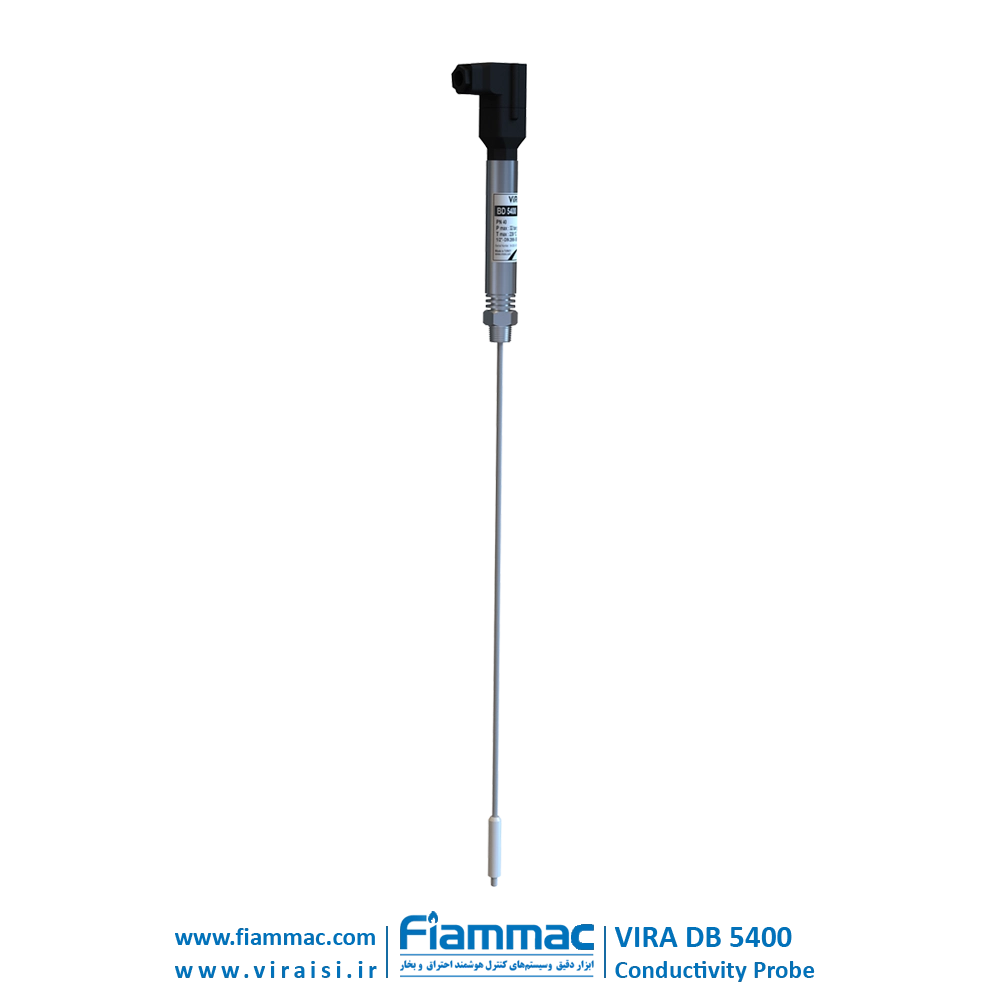

2. پراب هدایت BD 5400
3. شیر بلودان سطحی (Surface Blowdown Valve)

در صورت نیاز می‌توان نوع و سایز شیر بلودان را متناسب با ظرفیت بویلر و خط بلودان انتخاب و در پکیج BS4 ارائه کرد.

کاربردها

• بویلرهای بخار لوله‌آبی و لوله‌آتشی در صنایع مختلف
• دیگ‌های بخار در نیروگاه‌ها، صنایع غذایی، دارویی، نساجی، شیمیایی و واحدهای تاسیساتی
• هر سیستمی که در آن کنترل مداوم TDS و کیفیت بخار اهمیت حیاتی دارد
