سیستم کنترل رسانایی کندانسD-BS3-T

در سیستم‌های تولید بخار، کندانس یک منبع بسیار ارزشمند انرژی است و بازگرداندن آن نقش مهمی در کاهش مصرف سوخت، آب و مواد شیمیایی دارد. با این حال، شرط اصلی بازیافت کندانس، تمیز و عاری از آلودگی بودن آن است. هرگونه نشتی در مبدل‌ها یا تجهیزات انتقال حرارت می‌تواند باعث ورود سیالات فرایندی یا سیال داغ به آب کندانس شود و آن را آلوده کند.

برای جلوگیری از ورود کندانس آلوده به مخزن تغذیه بویلر، سیستم کنترل آلودگی کندانس هدایت الکتریکی (Conductivity) کندانس را به‌صورت پیوسته پایش کرده و کیفیت آن را ارزیابی می‌کند. در صورت افزایش رسانایی و تشخیص آلودگی، سیستم به‌طور خودکار مسیر کندانس را از طریق یک شیر سه‌راهه انحرافی به سمت تخلیه هدایت می‌کند تا از ورود آلودگی به چرخه بخار جلوگیری شود.

پس از اینکه رسانایی به حد قابل قبول بازگشت، سیستم مجدداً اجازه می‌دهد کندانس به خط برگشت وارد شده و به بویلر منتقل شود. این فرآیند ضمن جلوگیری از آلودگی آب تغذیه، باعث کاهش اتلاف حرارت و آب شده و راندمان کلی سیستم بخار را افزایش می‌دهد.



نکته

سیستم‌های BS3‑T و D‑BS3‑T ویرا عملیات کنترل آلودگی کندانس را از طریق اندازه‌گیری دقیق هدایت الکتریکی انجام می‌دهند.

سیستم D‑BS3‑T برای حفاظت از بویلر و مخزن تغذیه طراحی شده است. این سیستم به‌صورت پیوسته هدایت الکتریکی (Conductivity) کندانس را اندازه‌گیری کرده و در صورت آلودگی، کندانس را به‌طور خودکار به تخلیه هدایت می‌کند. پس از بازگشت کیفیت کندانس به حد مطلوب، جریان دوباره به سیستم بازگردانده می‌شود.

این محصول برای واحدهایی که کندانس ارزشمند دارند و بازیافت آن اهمیت زیادی دارد کاملاً ضروری است.

چرا کنترل کیفیت کندانس ضروری است؟

کندانس دارای انرژی زیاد و ارزشمند است. بازگرداندن آن موجب صرفه‌جویی در موارد زیر می‌شود.

• مصرف سوخت
• مصرف آب
• مصرف مواد شیمیایی

اما نشتی در مبدل‌های حرارتی، خرابی کویل یا ورود سیالات فرایندی می‌تواند باعث آلودگی کندانس گردد.

بازگشت کندانس آلوده موجب موارد زیر می‌شود.

• ایجاد رسوب و خوردگی
• کاهش راندمان بویلر
• ایجاد foam و carry‑over
• آسیب به تجهیزات خط بخار

سیستم D‑BS3‑T جلو این مشکلات را می‌گیرد.

عملکرد سیستم

1. پراب هدایت BD 5300‑T مقدار رسانایی کندانس را (با جبران دمایی Pt100) اندازه می‌گیرد.
2. کنترلر D‑BK 5000‑T مقدار را تحلیل و با مقدار تنظیم‌شده مقایسه می‌کند.
3. در صورت آلودگی، شیر سه‌راهه SKV 3300‑3  مسیر کندانس را به تخلیه هدایت می‌کند.
4. با بازگشت رسانایی به مقدار مناسب، سیستم کندانس را مجدداً وارد خط برگشت می‌کند.

قابلیت‌ها شامل:

• آلارم هدایت بالا
• خروجی آنالوگ 4–20 mA
• ارتباط Modbus
• صفحه‌نمایش لمسی
• امکان تست شیر

مزایا

• جلوگیری از ورود کندانس آلوده به سیستم
• سنجش دقیق با جبران دمایی
• کاهش هزینه‌های انرژی و مواد شیمیایی
• عملکرد کاملاً خودکار
• دارای گواهی CE
• نصب ساده و قابل اعتماد
• مناسب برای طیف وسیعی از دما و فشار

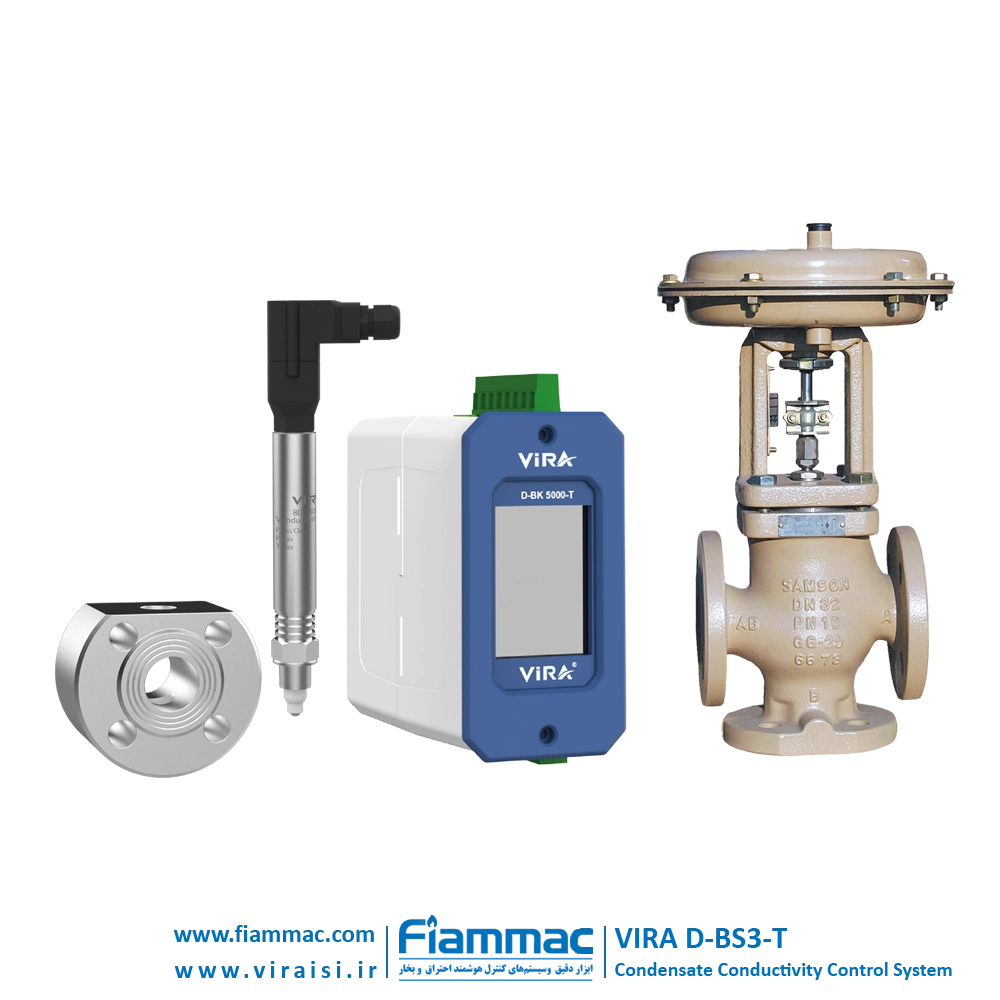

اجزای سیستم

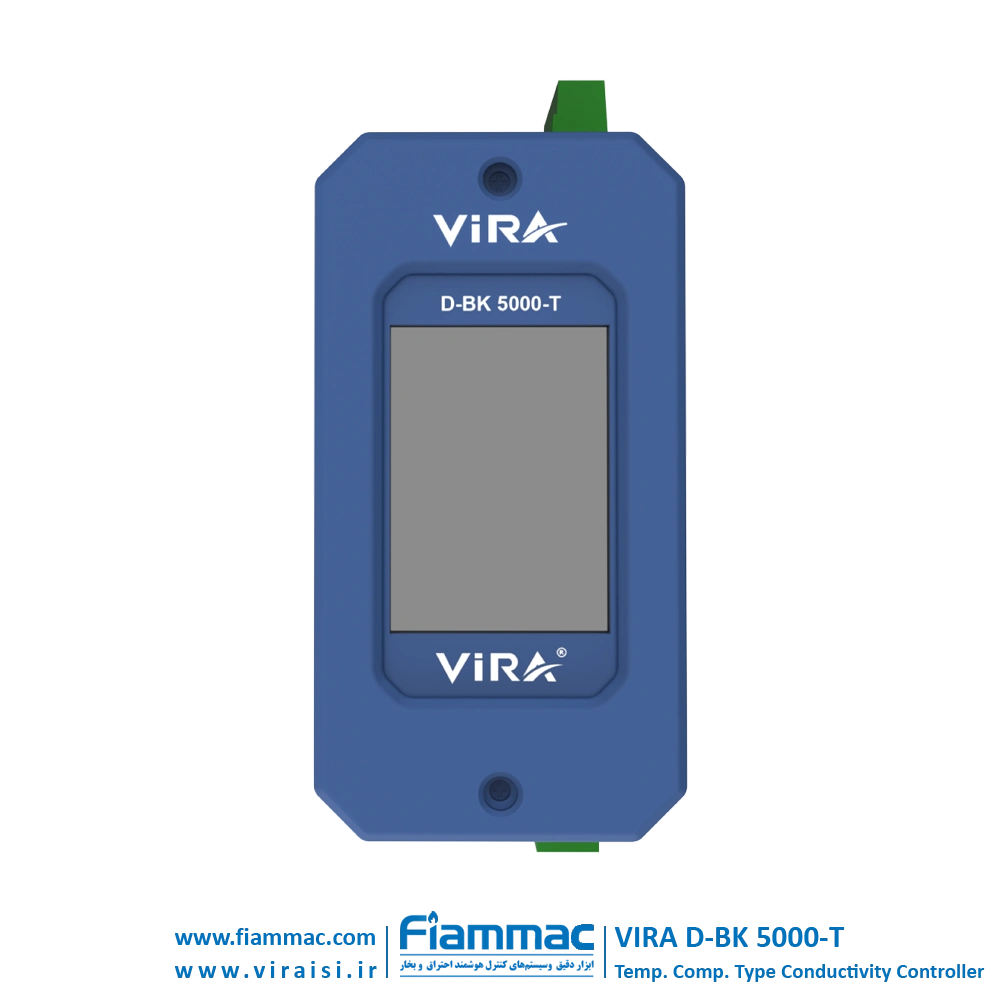

۱. کنترلر BK 5000‑T

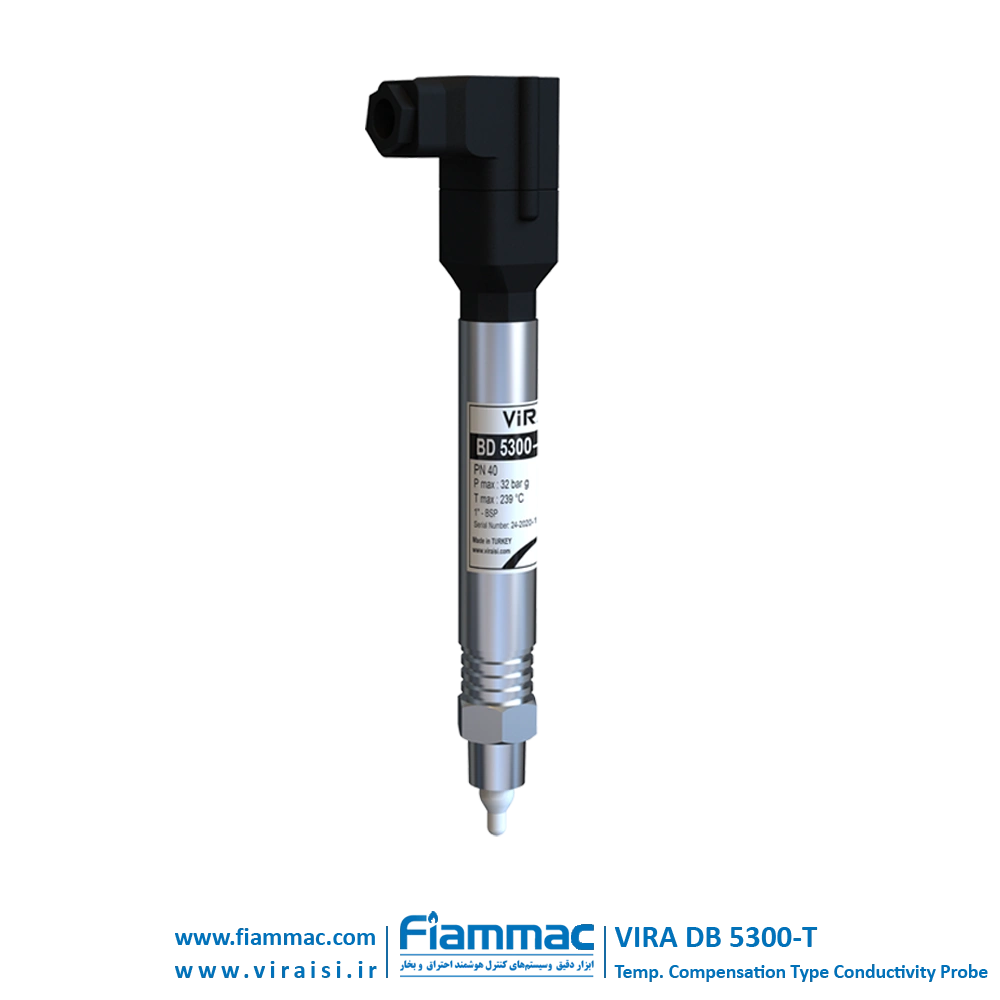

۲. پراب هدایت BD 5300‑T

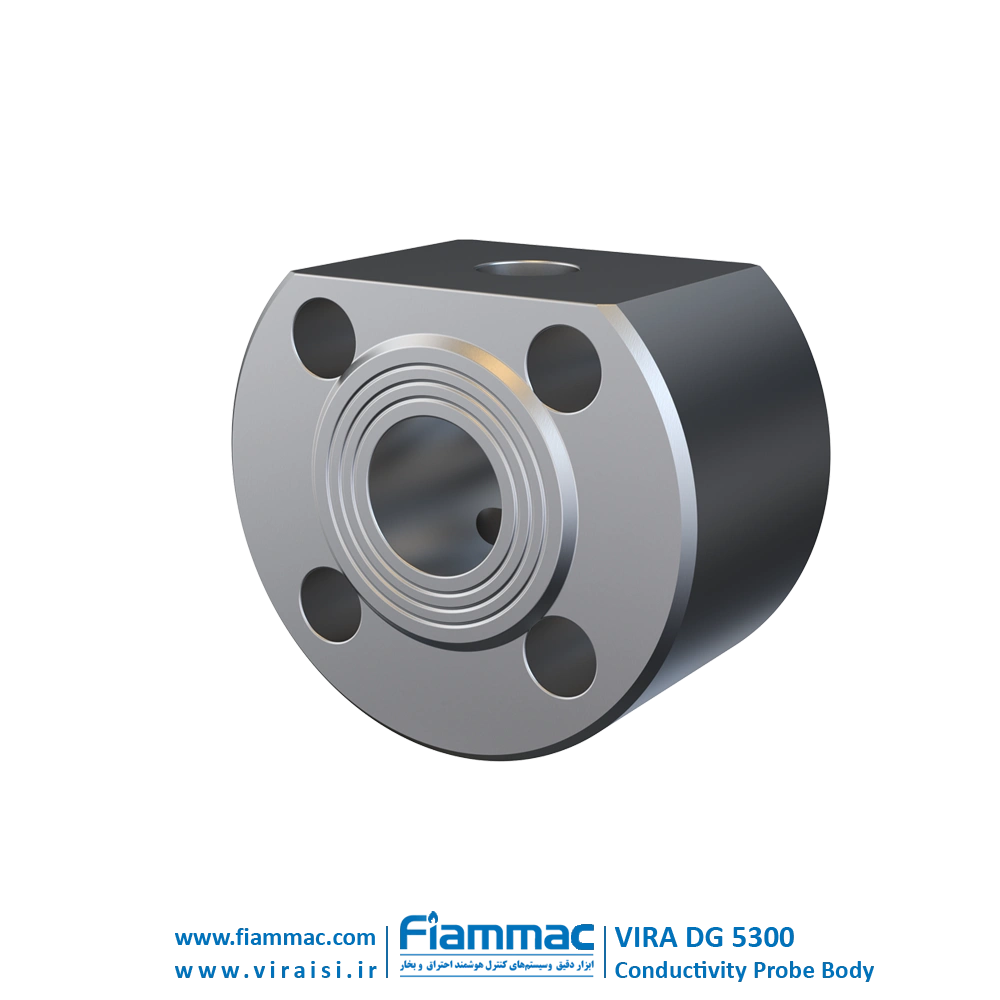

۳. بدنه پراب DG 5300

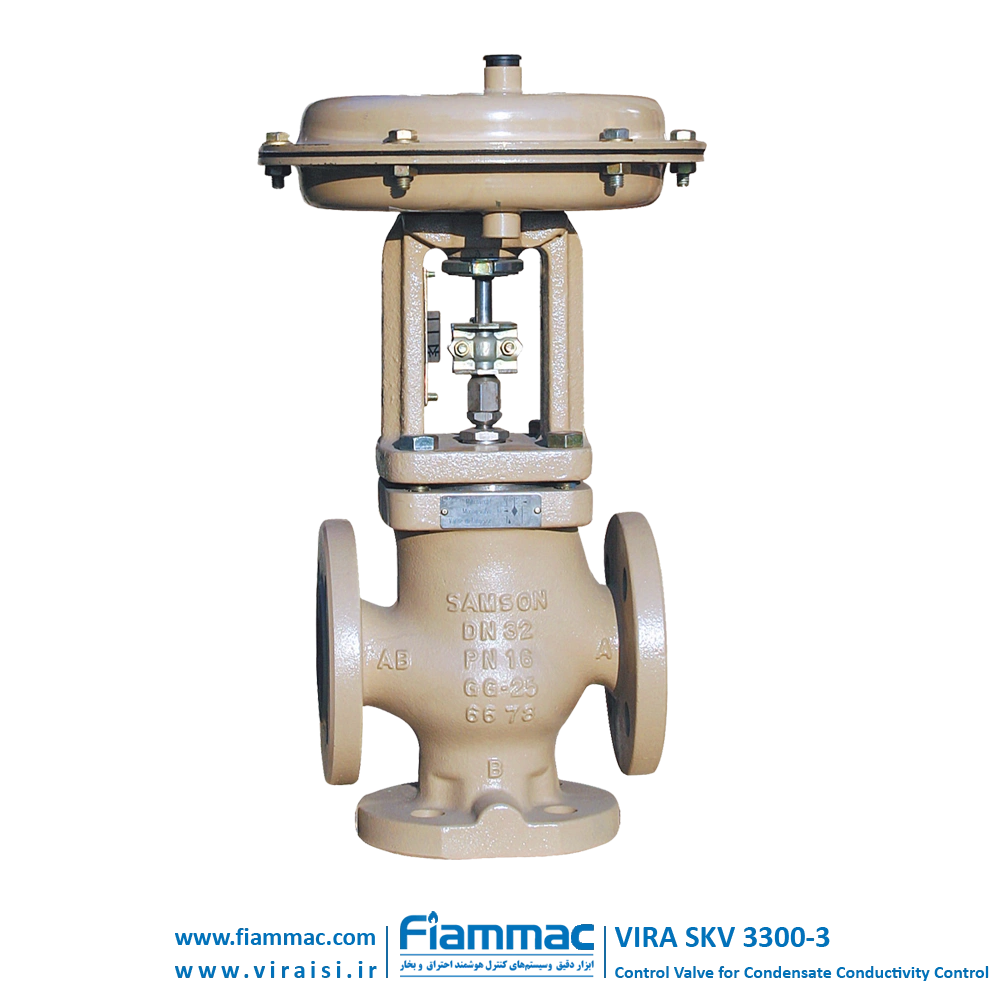

۴. شیر سه‌راهه SKV 3300‑

کاربردها

• سیستم‌های برگشت کندانس
• تشخیص نشتی مبدل‌ها
• واحدهای غذایی و شیمیایی
• صنایع پتروشیمی، نساجی، لبنیات
• تمام خطوطی که نیاز به کنترل آلودگی کندانس دارند
