سیستم کنترل خودکار تخلیه TDS برای مولدهای بخار نوع کویلDBS2-T

سیستم D‑BS2‑T به‌طور اختصاصی برای مولدهای بخار نوع کویل (Coil Type Steam Generators) طراحی شده و وظیفه کنترل خودکار کیفیت آب بویلر و جلوگیری از افزایش بیش‌ازحد مقدار TDS را برعهده دارد. این سیستم با اندازه‌گیری هدایت الکتریکی آب بویلر و جبران دمایی دقیق، فرآیند بلودان را مدیریت می‌کند تا راندمان و عمر مفید بویلر حفظ شود.

اهمیت کنترل TDS

در بویلرهای نوع کویل، به‌دلیل حجم کم و سطح تبادل حرارتی بالا، رسوب و کف‌کردگی بسیار خطرناک است. عدم کنترل دقیق TDS باعث بروز کَری‌اور (Carry‑Over)، تشکیل لجن و رسوب و افت راندمان حرارتی می‌شود. سیستم D‑BS2‑T با پایش پیوسته هدایت آب، هنگام عبور مقدار TDS از حد تنظیم‌شده، به‌صورت خودکار شیر بلودان را باز می‌کند تا آب داخل بویلر در وضعیت استاندارد باقی بماند.

عملکرد سیستم

سیستم توسط پراب هدایت BD 5300‑T (با جبران دمایی از طریق حسگر Pt100) مقدار هدایت آب را اندازه می‌گیرد. کنترلر D‑BK 5000‑T داده‌ها را پردازش کرده و شیر بلودان (BKV 5100) را از طریق خروجی رله کنترل می‌کند. مقادیر تنظیم، آلارم و تست شیر از طریق صفحه لمسی کنترلر قابل تنظیم است. این سیستم بدون نیاز به دخالت اپراتور، تخلیه TDS را به‌صورت ایمن و دقیق انجام می‌دهد.

مزایا

• مناسب برای مولدهای بخار نوع کویل
• پایش پیوسته TDS و دما
• رابط لمسی با منوی کاربرپسند
• کاهش مصرف آب، بخار و انرژی
• انطباق با استانداردهای EN 12952 و EN 12953
• دارای گواهی CE و جبران دمایی دقیق
• قابلیت ارتباط RS‑485 برای مانیتورینگ

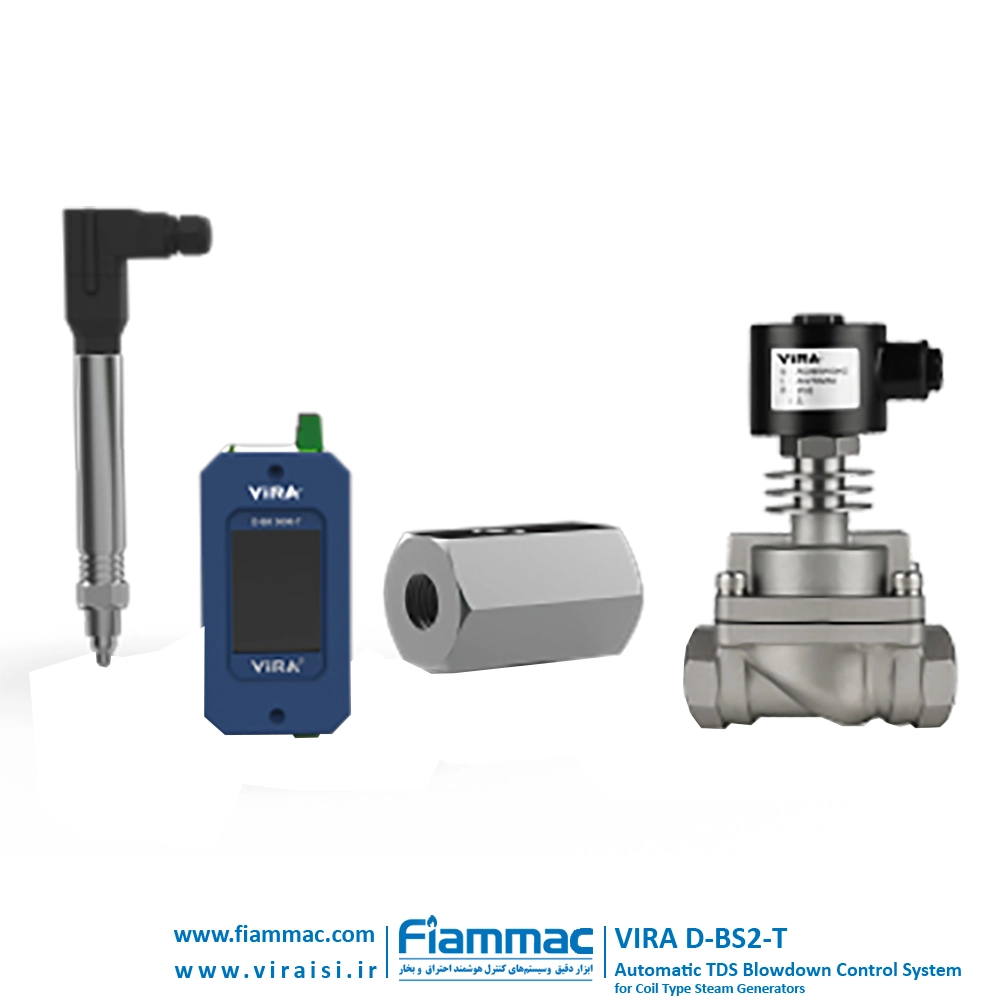

اجزاء سیستم

1- کنترلر – D‑BK 5000‑T

منبع تغذیه 24 ولت DC، ورودی پراب هدایت، سنسور Pt100 و limit switch، خروجی‌ها شامل رله شیر بلودان و آلارم، خروجی آنالوگ 4–20 mA و ارتباط Modbus RS‑485

محفظه پلی‌کربنات، کی‌پد سیلیکونی، حفاظت IP40، دارای تاییدیه CE (EMC/LVD)

2- پراب هدایت – BD 5300‑T

مجهز به جبران دما، فشار کاری تا 32 bar g، دمای کاری آب تا 239 °C، اتصال G ½″ BSPT (اختیاری NPT)، دارای تاییدیه CE PED و استانداردهای EN 12952 و EN 12953

3- بدنه پراب – DG 5100

سازه استنلس استیل برای نصب ایمن پراب در مدار بویلر نوع کویل، فشار کاری PN 40، دارای مدل‌های مختلف طبق جدول ابعاد

4- شیر بلودان – BKV 5100

شیر سلونوئیدی مقاوم در برابر دما و فشار بالا، مناسب برای تخلیه خودکار، سازگار با رابط NAMUR

کاربرد

مناسب برای مولدهای بخار نوع کویل، بویلرهای کم‌ظرفیت و سیستم‌های فرایندی که نیاز به کنترل دقیق کیفیت آب دارند. این سیستم باعث کاهش دخالت دستی، افزایش ایمنی بویلر و بهبود راندمان کلی واحدهای تولید بخار می‌شود.
