شیر بلودان پائین پنوماتیکی مدل D-DB2

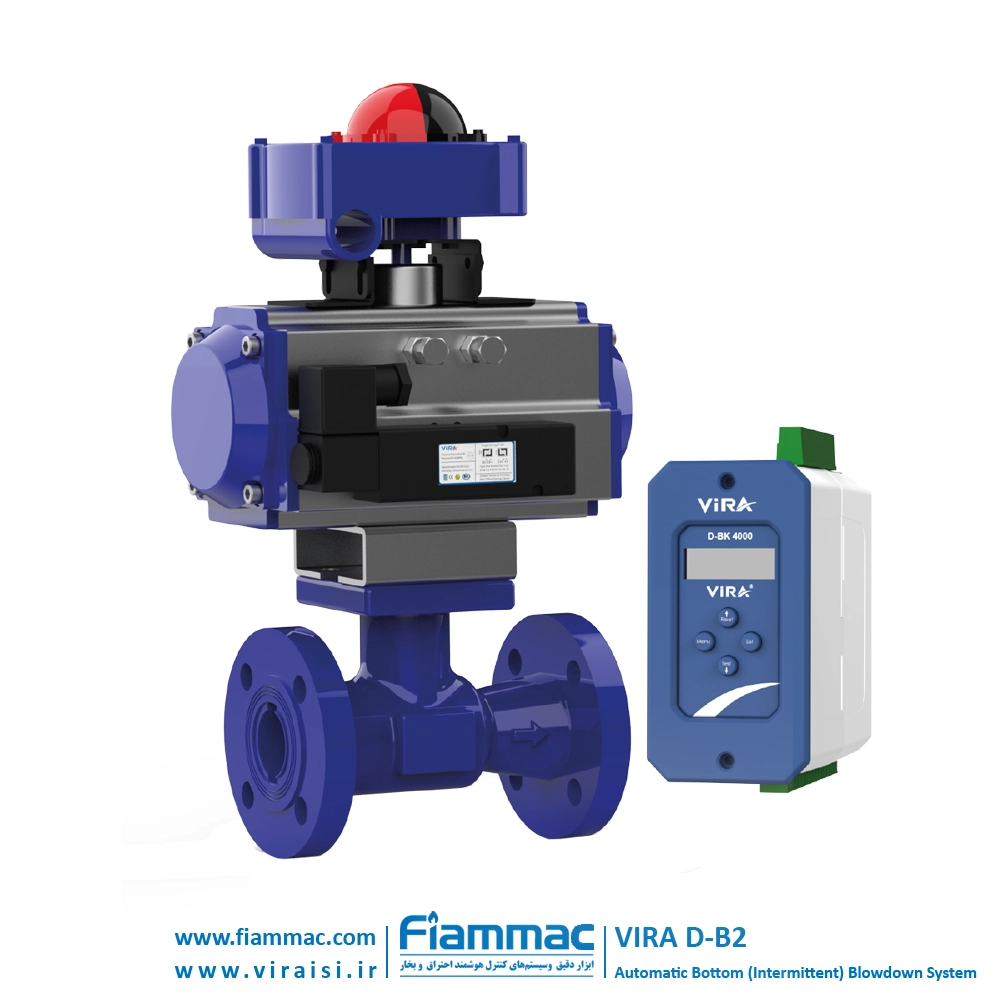

سیستم D-DB2 شرکت ویرا، راهکاری هوشمند و قدرتمند برای مدیریت تخلیه رسوبات و لجن‌های ته‌نشین شده در بویلرهای بخار است. این سیستم که نسخه ارتقایافته و تکامل‌یافته مدل محبوب B2 است، از ترکیب کنترلر پیشرفته D-BK 4000 و شیر پنوماتیک پرقدرت BKV 4000 تشکیل شده است.

در بویلرهای بخار، املاح معلق، زنگ‌ار، روغن و ناخالصی‌های ورودی به مرور در کف بویلر ته‌نشین شده و لایه‌ای از لجن (Sludge) ایجاد می‌کنند. سیستم D-DB2 با برنامه‌ریزی دقیق و اجرای خودکار عملیات لجن‌کشی، از انباشته شدن این رسوبات جلوگیری کرده و سلامت بویلر را تضمین می‌کند.

چرا سیستم D-DB2 فراتر از یک تایمر معمولی است؟

تفاوت اصلی کنترلر بلودان ویرا با تایمرهای ساده بازار در هوشمندی و امنیت آن است:

1. کنترل موقعیت واقعی شیر: این سیستم مجهز به سنسور وضعیت (Limit Switch) است. اگر شیر به هر دلیلی (مانند گیر کردن رسوبات) در موقعیتی غیر از فرمان صادره باشد، سیستم بلافاصله وضعیت را تشخیص داده و آلارم می‌دهد.
2. جلوگیری از همپوشانی (Interlock): در موتورخانه‌هایی که چند بویلر به یک خط مشترک بلودان متصل هستند، D-DB2 اجازه نمی‌دهد دو بویلر هم‌زمان بلودان کنند. این ویژگی مانع از بازگشت فشار و فاضلاب به بویلر دیگر می‌شود.
3. هماهنگی با مشعل (Burner Delay): در صورت تمایل، می‌توان سیستم را طوری تنظیم کرد که در زمان کارکرد مشعل (شعله بالا) عملیات بلودان را به تأخیر بیندازد تا از نوسانات شدید سطح آب و آسیب به لوله‌ها جلوگیری شود.

مزایای استفاده از سیستم D-DB2

• حفاظت از بدنه و لوله‌ها: جلوگیری از خوردگی و رسوب‌گذاری در کف و لوله‌های آتش‌خوار بویلر.
• افزایش راندمان حرارتی: حذف لایه‌های عایق حرارتی (لجن) در کف بویلر که منجر به انتقال حرارت بهتر و کاهش مصرف سوخت می‌شود.
• حذف خطای اپراتور: جایگزینی بلودان دستی (که معمولاً فراموش می‌شود یا ناقص انجام می‌گیرد) با سیستم دقیق اتوماتیک.
• کاهش هدررفت انرژی: انجام بلودان در دقیق‌ترین زمان ممکن (مثلاً ۴ ثانیه در هر شیفت) مانع از خروج بیش از حد آب گرم و انرژی می‌شود.
• نصب آسان: قابلیت یکپارچه‌سازی با تابلو برق اصلی بویلر و نصب روی تمامی بویلرهای فایرتیوب و شل.

اجزای سیستم D-DB2

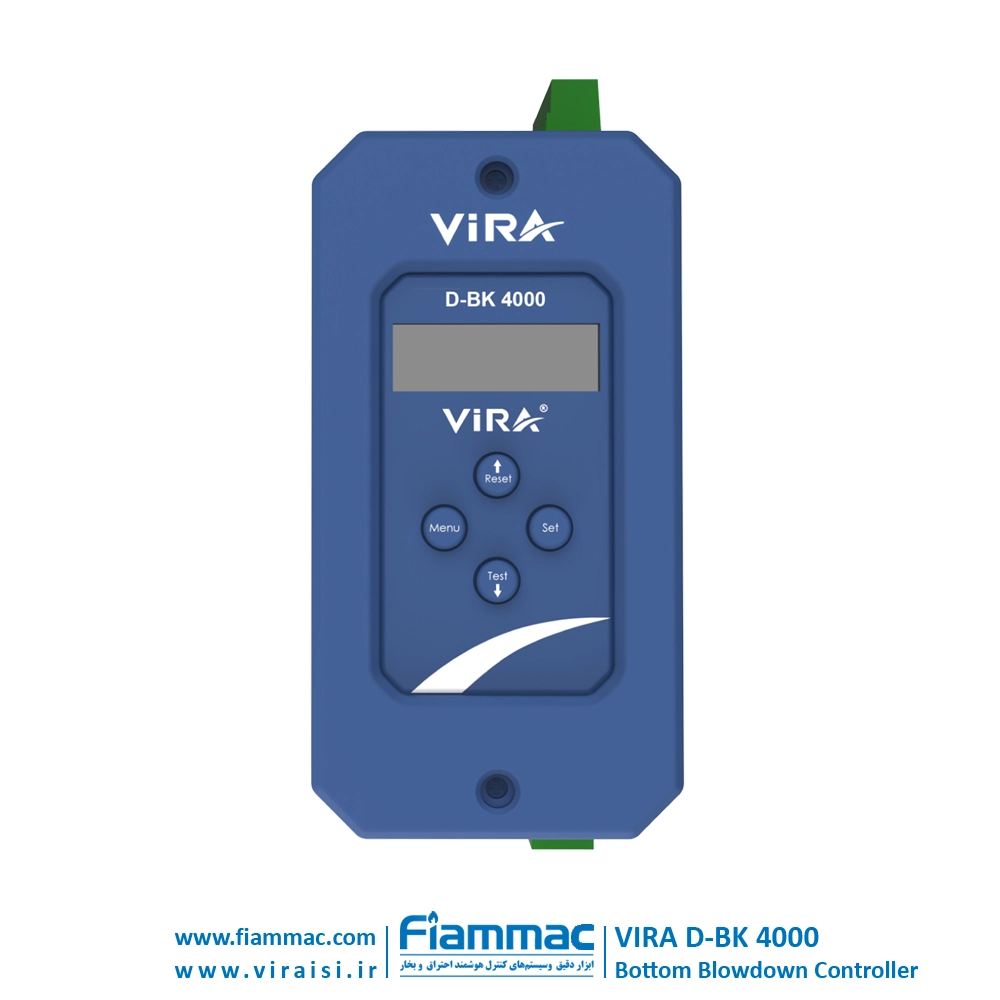

۱. کنترلر بلودان دوره‌ای مدل D-BK 4000

این کنترلر مغز متفکر سیستم است که وظیفه زمان‌بندی و پایش امنیت شیر را بر عهده دارد.

• ولتاژ تغذیه: 24 VDC
• نمایشگر: 7-Segment برای نمایش وضعیت و زمان
• خروجی‌ها: ۱ رله کنترل شیر، ۱ رله آلارم، پورت RS485 (Modbus)
• قابلیت‌ها: تنظیم بازه‌های بلودان (Interval) و مدت زمان باز بودن شیر (Duration).
• استانداردها: دارای تاییدیه CE و استانداردهای EN 12952 & 12953.

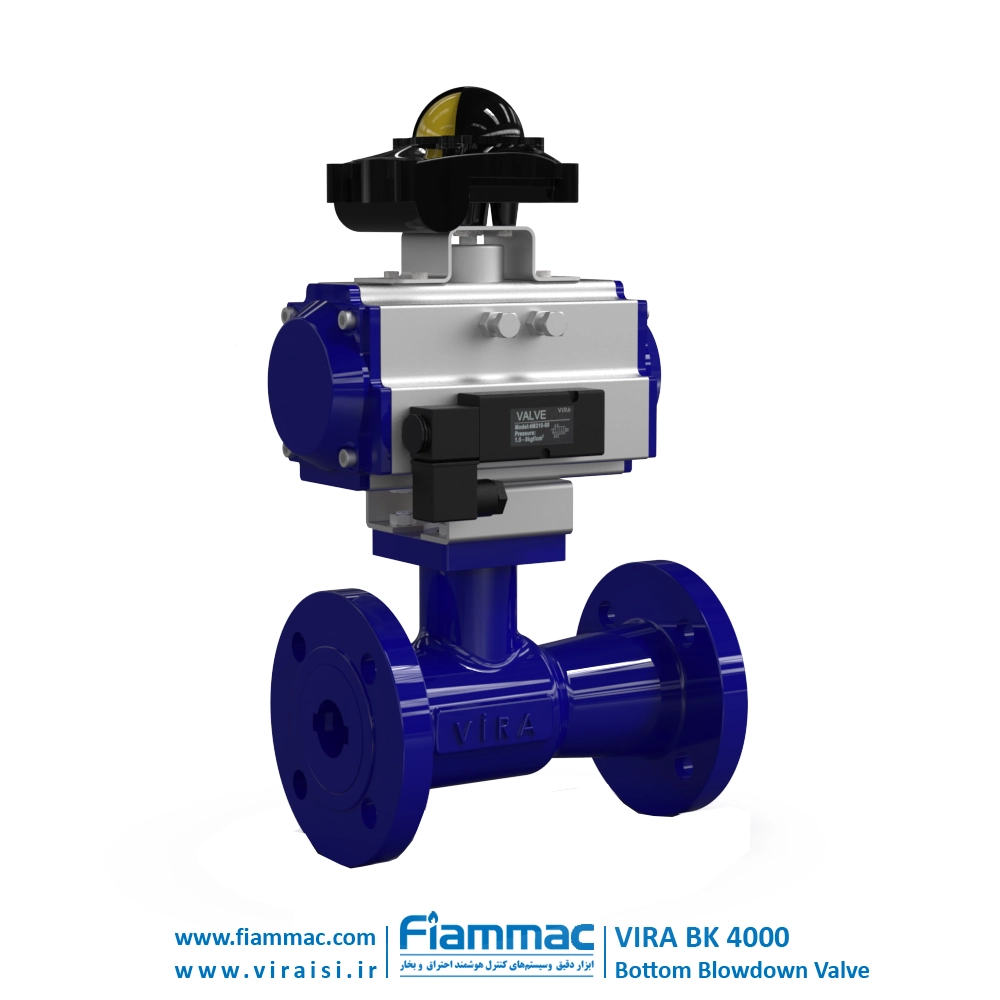

۲. شیر بلودان اتوماتیک مدل BKV 4000

شیری بسیار مقاوم که برای شرایط سخت تخلیه لجن طراحی شده است.

• نوع عملگر: پنوماتیک (On-Off) با فنر برگشت (Fail-Safe)
• فشار نامی: PN 40
• حداکثر دمای کاری: 220 °C
• متریال بدنه: فولاد WCB (Monoblock)
• سایز: DN 25 تا DN 50
• تجهیزات جانبی: دارای نامور سولنوئید ولو و سوییچ باکس برای تشخیص موقعیت شیر.

راهنمای نصب و نگهداری

سیستم D-DB2 باید در پایین‌ترین نقطه بویلر (خروجی لجن‌کش) نصب شود. توصیه می‌شود بازه‌های بلودان بر اساس آنالیز آب بویلر تنظیم گردد (پیش‌فرض پیشنهادی: حداقل ۴ ثانیه در هر ۸ ساعت کاری). برای حفظ عملکرد بهینه، دوره‌های بازدید از سلامت لوله‌های پنوماتیک و سوییچ باکس توصیه می‌گردد.
